Benevnelsessystem for fasthet

Tilbake

Benevnelsessystemet for fasthetsklasser for skruer og pinneskruer framgår av tabell 1. X-koordinatene viser verdiene for nominell bruddgrense Rm i Newton per kvadratmillimeter, mens y-koordinatene viser verdiene for bruddforlengelse Amin i prosent.

Fastheten består av to tall:
– Det første tallet angir 1/100 av den nominelle bruddgrensen i N/mm2 (se Rm i fasthetskrav).
– Det andre tallet angir 10 ganger forholdet mellom nedre strekkgrense ReL (eller forlengelsesgrense Rp0,2) og nominell bruddgrense Rm.

Multiplisering av de to tallene angir 1/10 av strekkgrensen i Newton per kvadratmillimeter. Nedre strekkgrense ReL (eller forlengelsesgrense Rp0,2) og min. bruddgrense Rm er lik eller større enn de nominelle verdiene, tabell 1.

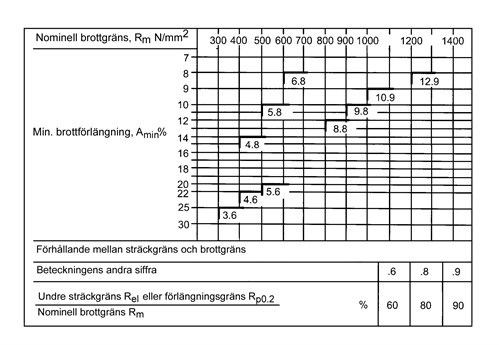

Tabell 1.

Merknad – selv om et stort antall fasthetsklasser er spesifiserte i denne delen av ISO 898, betyr det ikke at alle klasser er egnet for alle produkter. Ytterligere opplysninger angående anvendelse av de spesifikke fasthetsklassene gis i respektive produktstandarder. For ikke-standardiserte produkter er det tilrådelig å følge det valget som allerede er tatt for standardiserte produkter, så nøye som mulig.

Kilde ISO 898
